Panel para entrepiso aislante MAKROS | NOVIDESA

Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS Panel para entrepiso aislante MAKROS
  • Disponible en

  • Uso

    Panel aislante, entrepiso
  • Aplicaciones

    Hoteleras, residenciales, corporativas
  • Características

    Panel fabricado con espuma rígida de poliestireno expandido (EPS), de construcción rápida, sencilla y limpia, aislamiento térmico y ahorro en consumo de energía eléctrica, versatilidad en aplicación de acabados, ahorro en mano de obra y no requiere equipo especial para su traslado, colocación y corte
  • Formato

    Panel modular
  • Medidas

    Ancho: 60 cm | Longitud: Hasta 12 m (se fabrica a medida )

1 Objeto BIM

Al descargar cualquier archivo, aceptas los términos de uso, políticas de privacidad y la entrega de tu información a la empresa de la cual descargas catálogos y archivos.
Este producto ha sido guardado en tu carpeta: Mis productos descargados
NOVIDESA Logo

Contacta al fabricante

NOVIDESA

NOVIDESA Logo

Contacta al fabricante

NOVIDESA

More from NOVIDESA

Sitio Web Teléfono

Más sobre este producto

Novidesa nos presenta su panel para entrepisos aislante MAKROS dentro de sus sistemas constructivos. Las dos canaletas "C" con las que cuenta de acero galvanizado se integran al EPS recibiendo el peso del concreto y permitiendo el acabado en la parte inferior de manera sencilla.

Por su configuración modular se unen dos paneles de manera que forman una cavidad para colocar armaduras prefabricadas de acero F´y= 6000 kg/ cm2 o acero habilitado F´y= 4200 kg/ cm2 para constituir trabes tipo "T" integradas a la capa de compresión del sistema.

Ventajas

  • Construcción rápida, sencilla y limpia contra otros sistemas.
  • Compatibilidad con todos los sistemas estructurales, ofreciendo seguridad estructural.
  • Aislamiento térmico y ahorro en consumo de energía eléctrica, mantiene los espacios en un ambiente confortable.
  • Piezas a la medida del proyecto generando mínimos desperdicio.
  • Versatilidad en aplicación de acabados como pastas, materiales pétreos, cerámicos, tableros de yeso o fibrocemento, entre otros.
  • Ahorro en mano de obra.
  • No requiere equipo especial para su traslado, colocación y corte.
  • El largo de las piezas se fabrica a la medida del proyecto.

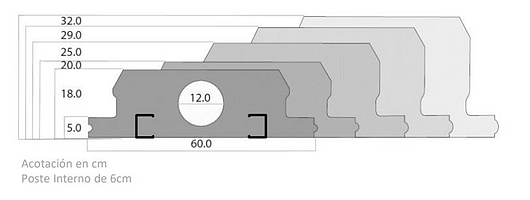

Dimensiones

Aislamiento térmico del sistema

Peralte (cm) 18 20 25 29 32
Peso de EPS kg/ml 1.62 1.87 2.36 2.75 2.86
Peso de EPS + canaleta kg/ml 3.42 3.67 4.16 4.55 4.66
Peso de EPS + canaleta kg/m² 5.70 3.12 6.93 7.58 7.77

Rendimiento mano de obra

Sistema completo 100m2/Jor
Colocación de Producto 200m2/Jor

Cuadrilla oficial, dos colocadores y un ayudante.

Propiedades del Sistema

Peralte
(cm)
Peralte total
(cm)*
Cantidad de Concreto
(m2 /m3)
Peso del Sistema
(kg/m2)*
Apuntalamiento
(m) **
18 23 0.083 205 1.30
20 25 0.091 224 1.25
25 30 0.103 255 1.25
29 34 0.114 280 1.20
32 37 0.121 299 1.20

Carga losa

Peralte
(cm)
Carga muerta
(kg/m2)
Carga viva
(kg/m2)
Carga de diseño
(kg/ml)
Carga losa de entrepiso 18 350 190 444
20 369 459
25 400 483
29 425 503
32 444 518
Carga losa de azotea 18 415 100 414
20 434 429
25 465 453
29 490 473
32 509 488

Especificaciones técnicas

Conductividad Térmica* 0.0344 W/m•K
Permeabilidad de vapor de agua* 0.049 ng/Pa•s•m
Absorción de humedad (Peso)*
Absorción de Humedad (Volumen)*
1.03%
0.020%
Densidad Aparente* 19.05 kg/m³
Ancho 60 cm
Longitud** 12 m

*Certificado bajo la NOM-018-ENER-2011
** Longitud fabricada de acuerdo a las necesidades de cada proyecto


Si quieres saber más sobre Sistemas Constructivos contacta a través del botón de contacto al inicio de esta ficha, visita el espacio de Novidesa dentro del Catálogo Materiales.
