Aislamiento térmico- Panel S | Metecno

  • Uso

    Panel modular y aislante para pisos de conservación y espacios de congelación. Aislamiento de cubiertas compuestas y fabricadas en obra.
  • Aplicaciones

    Comercial, Industrial.
  • Características

    Aislamiento térmico, ligero, compatible con sistemas de impermeabilización.
  • Formato

    Panel de 2.00 a 6.00 metros de longitud

1 Archivo complementario

Este producto ha sido guardado en tu carpeta: Mis productos descargados

Más sobre este producto

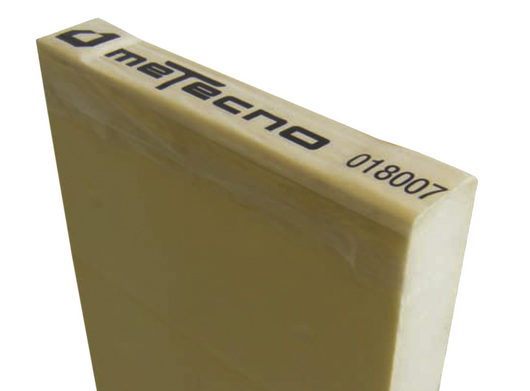

La emprea Metecno presenta, como solución de aislamiento térmico, el Panel S para suelos en áreas de congelación o conservación. Esta elaborado a partir de un proceso contínuo con espuma de poliuretano expandido de alta densidad (40 kg/m3) y recubierto con polietileno en ambas caras. El panel es liviáno y se adapta a toda situación debido a su alta resistencia mecánica a la compresión.

Dimensiones

Espesor del panel 2" 3" 4"
Ancho útil del panel (m) 0.41 0.26 0.21
Longitud del panel (m) 2.00 - 6.00

Especificaciones
-Coeficiente de Transmisión Térmica K (W/m2 ºC): 0.41 / 0.26 / 0.21
-Coeficiente de Transmisión Térmica R (ft2hºF/BTU): 13.85 / 21.85 / 27.05
-Ancho útil de 1.00
-Poliuretano expandido de alta densidad como material aislante.
-Resistencia Mecánica crítica a la compresión (Rc): 20Ton/m2
-Resistencia Mecánica de servicio a la compresión (Rcs): 12Ton/m2
-Deformación de Servicio (ds): 1.7%
-Configuración de las juntas a tope
-Polietilendo LD de 1.5 mils. como acabado en ambas caras

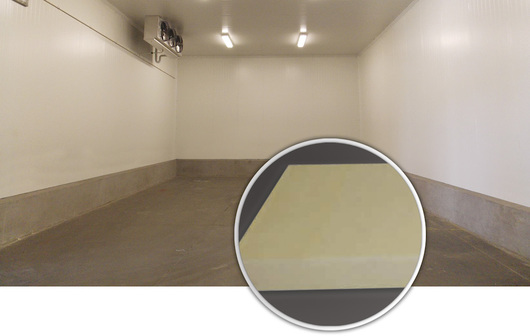

Consejos para la aplicación en Cámaras Frigoríficas
-Para el caso de cámaras de refrigeración con temperaturas negativas, son necesarias las juntas cruzadas con la cantidad de capas requeridas para dar el espesor, según la temparatura.

-Aplicación de barreras de vapor en la losa, donde se colocará el aislante, junto con la aplicación de una película de protección contra agua.

Para el cálculo del piso de las cámaras frías, el aislante tiene que cumplir los siguientes requisitos:

.Deformación de servicio (ds) 1.70%
.La deformación bajo carga será inferior o igual al 2% (ds).
.La carga aplicada al aislante será inferior o igual a la resistencia de servicio (Rcs).
