Panel Rey® presenta su guía de fijación de paneles de yeso, pasos a seguir utilizando los accesorios de la línea Tornipanel® de tornillos y taquetes.

Carga media y ligera (5 y 10 kg)

  1. Colocar un desarmador de 2” en la hendidura del taquete de plástico.
  2. Siguiendo el sentido de las manecillas del reloj, atornillar el taquete hasta que quede al ras del panel de yeso.
  3. Colocar el accesorio sobre el taquete previamente instalado y utilizando el tornillo adecuado apretar hasta que quede ajustado.

Carga pesada (15 kg)

  1. Utilizando un desarmador de 2”, atornillar el taquete Toggle en el panel de yeso, hasta que la cabeza quede al ras.
  2. Para fijar la “abrazadera” dentro del muro de panel de yeso sin girar el tornillo, colocar el ángulo pre montado y presionar ligeramente hasta que 1” aprox. del ángulo quede resaltado.
  3. Colocar el accesorio sobre el taquete Toggle, insertar el tornillo y continuar girando hasta que quede firmemente ajustado.

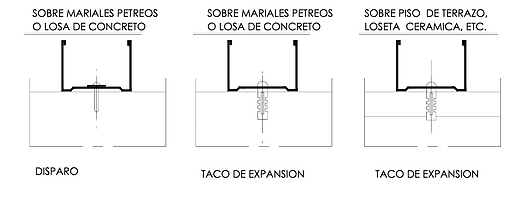

Fijación del canal de suelo

undefined

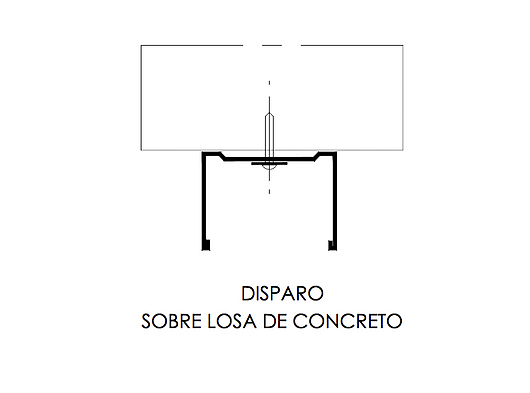

Fijación del canal de techo

undefined

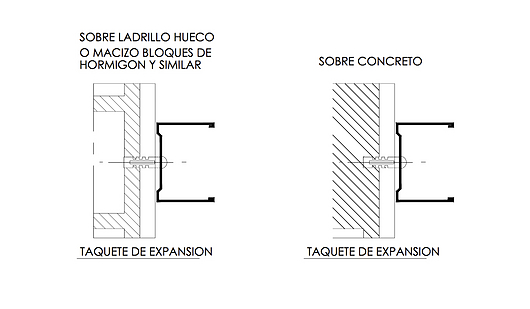

Fijación del poste de arranque

undefined
